Файл RshConsts_GetDataModes.h

Дополнительные флаги метода GetData() для Rsh SDK. Подробнее...

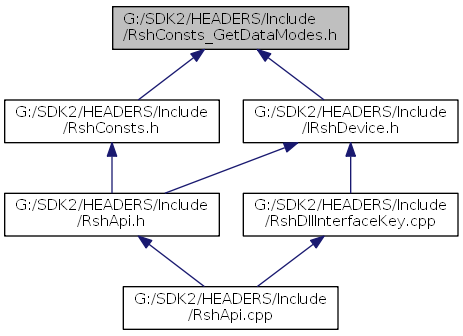

Граф файлов, в которые включается этот файл:

См. исходные тексты.

Перечисления
enum	RSH_DATA_MODES { RSH_DATA_MODE_NO_FLAGS = 0x0, RSH_DATA_MODE_CONTAIN_DIGITAL_INPUT = 0x00001, RSH_DATA_MODE_GSPF_TTL = 0x10000 }
	Дополнительные флаги преобразования данных для метода IRshDevice::GetData(). Подробнее...

Подробное описание

Дополнительные флаги метода GetData() для Rsh SDK.

Copyright

JSC "Rudnev-Shilyaev"

Дата

25.12.2015

Версия

1.0 [SDK 2.1]

Перечисления

enum RSH_DATA_MODES

Дополнительные флаги преобразования данных для метода IRshDevice::GetData().

Флаги из этого списка можно комбинировать по ИЛИ. Для некоторых устройств, данные флаги позволяются получить (или отправить) дополнительню информацию вместе с данными, или изменить параметры процесса преобразования данных.

См. также

IRshDevice::GetData()

Элементы перечислений
RSH_DATA_MODE_NO_FLAGS	Дополнительные флаги не используются. Можно не прописывать данный флаг, поскольку он ставится по умолчанию в качестве параметра flags метода IRshDevice::GetData().
RSH_DATA_MODE_CONTAIN_DIGITAL_INPUT	Передача состояния входных линий цифрового порта вместе с данными. У некоторых устройств есть возможность записи данных цифровых портов в слово данных аналоговых каналов. Например, если устройство имеет разрядность 12 бит и использует внутреннюю шину 16 бит для передачи данных, 4 младших бита могут быть использованы для записи состояния четырех входных линий цифрового порта. Прим. При использовании в методе IRshDevice::GetData() буфера из чисел с плавающей точкой (RSH_BUFFER_DOUBLE), данный флаг будет проигнорирован, т.к. аналоговые данные преобразуются в вольты. См. также RSH_CAPS_DEVICE_DIGITAL_PORT_DATA_WITH_ANALOG_DATA | Пример использования
RSH_DATA_MODE_GSPF_TTL	Вывод TTL-совместимого сигнала на цифровые выходы одновременно с выводом аналоговых данных. Два младших бита каждого отсчета (слова) данных, отправленных на устройство ГСПФ с помощью метода IRshDevice::GetData() будут использоваться для вывода на две TTL-совместимых цифровых линии. Состояние линий будет обновляться одновременно с выдачей очередного значения из буфера на ЦАП, т.е. временные характеристики выдаваемого TTL сигнала будут определяться установленной частотой дискретизации и размером буфера.
