Структура RshChannel

Параметры аналогового канала Подробнее...

#include <RshChannel.h>

Граф наследования:RshChannel:

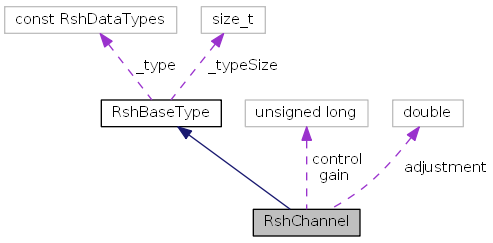

Граф связей класса RshChannel:

Открытые типы
enum	Control {   NotUsed = 0x0, NoSynchro = 0x0, Resist1MOhm = 0x0, DC = 0x0,   ICPPowerOff = 0x0, Used = 0x1, Synchro = 0x2, AC = 0x4,   Resist50Ohm = 0x8, ICPPowerOn = 0x10, FirstChannel = 0x10000 }
	Список опций для канала Подробнее...

Открытые члены
	RshChannel (U32 Gain=1, U32 Control=0, double Adjustment=0.0)
	RshChannel (const RshChannel &obj)
RshChannel &	operator= (const RshChannel &obj)
bool	operator== (RshChannel &obj) const
bool	operator!= (RshChannel &obj) const
bool	operator< (const RshChannel &obj) const
bool	operator> (const RshChannel &obj) const
void	SetDefaultPatameters ()
	Установить параметры канала по умолчанию Подробнее...
void	SetUsed (bool on=true)
	Установка использования канала при сборе данных Подробнее...
void	SetFirstChannel (bool on=true)
	Установка или снятие флага RshChannel::FirstChannel. Подробнее...
void	SetSynchro (bool on=true)
	Установка или снятие флага RshChannel::Synchro. Подробнее...
void	SetICPPower (bool on=true)
	Установка или снятие флага RshChannel::ICPPowerOn. Подробнее...
void	SetInputAC (bool on=true)
	Установка или снятие флага RshChannel::AC. Подробнее...
void	SetInputDC (bool on=true)
	Установка или снятие флага RshChannel::AC. Подробнее...
void	SetResist50Ohm (bool on=true)
	Установка или снятие флага RshChannel::AC. Подробнее...
void	SetResist1MOhm (bool on=true)
	Установка или снятие флага RshChannel::AC. Подробнее...
bool	IsUsed () const
	Проверка наличия флага RshChannel::Used. Подробнее...
bool	IsFirstChannel () const
	Проверка наличия флага RshChannel::FirstChannel. Подробнее...
bool	IsSynchroSource () const
	Проверка наличия флага RshChannel::Synchro. Подробнее...
bool	IsICPPowerOn () const
	Проверка наличия флага RshChannel::ICPPowerOn. Подробнее...
bool	IsInputACActive () const
	Проверка наличия флага RshChannel::AC. Подробнее...
bool	IsInputDCActive () const
	Проверка наличия флага RshChannel::DC. Подробнее...
bool	IsResist50OhmActive () const
	Проверка наличия флага RshChannel::Resist50Ohm. Подробнее...
bool	IsResist1MOhmActive () const
	Проверка наличия флага RshChannel::Resist1MOhm. Подробнее...
Открытые члены inherited from RshBaseType
	RshBaseType (const RshDataTypes type=rshTypeUndefined, const size_t typeSize=sizeof(RshBaseType))
	Конструктор Подробнее...
const char *	GetTypeName () const

Открытые атрибуты
U32	gain
	Коэффициент усиления Подробнее...
U32	control
	Дополнительные флаги Подробнее...
double	adjustment
	Подстройка уровня входного напряжения Подробнее...
Открытые атрибуты inherited from RshBaseType
const size_t	_typeSize
	Размер структуры данных или класса. Подробнее...
const RshDataTypes	_type
	Идентификатор типа данных. Подробнее...

Друзья
std::ostream &	operator<< (std::ostream &out, const RshChannel &obj)

Additional Inherited Members
Открытые статические члены inherited from RshBaseType
static const char *	GetTypeName (const RshDataTypes typeCode)
	Получение названия типа данных. Подробнее...

Подробное описание

Параметры аналогового канала

Используя данную структуру, можно задать параметры аналогового входного канала.
Обычно, данная структура используется как элемент списка каналов RshBufferType (RSH_BUFFER_CHANNEL), передаваемый с другими данными (в структуре инициализации) в метод IRshDevice::Init().

Перечисления

enum RshChannel::Control

Список опций для канала

Дополнительные параметры канала, которые могут быть заданы в поле RshChannel::control.

Элементы перечислений
NotUsed	Канал НЕ будет использоваться при сборе данных Взаимоисключающий с RshChannel::Used
NoSynchro	Канал НЕ будет использоваться в качестве источника синхронизации Взаимоисключающий с RshChannel::Synchro
Resist1MOhm	Установить входное сопротивление канала 1МОм Взаимоисключающий с RshChannel::Resist50Ohm
DC	Установить состояние входа "открытый". Взаимоисключающий с RshChannel::AC
ICPPowerOff	Отключение ICP питания канала Взаимоисключающий с RshChannel::ICPPowerOn
Used	Канал будет использоваться при сборе данных Взаимоисключающий с RshChannel::NotUsed
Synchro	Канал будет использоваться в качестве источника синхронизации Взаимоисключающий с RshChannel::NoSynchro
AC	Установить состояние входа "закрытый". Взаимоисключающий с RshChannel::DC
Resist50Ohm	Установить входное сопротивление канала 50Ом Взаимоисключающий с RshChannel::Resist1MOhm
ICPPowerOn	Включение ICP питания канала Взаимоисключающий с RshChannel::ICPPowerOff
FirstChannel	Выбрать канал в качестве первого канала для оцифровки Большинство устройств не поддерживает данную опцию.

Конструктор(ы)

RshChannel::RshChannel	(	U32	Gain = 1,
		U32	Control = 0,
		double	Adjustment = 0.0
	)

RshChannel::RshChannel

(

const RshChannel &

obj)

Методы

bool RshChannel::IsFirstChannel

(

)

const

Проверка наличия флага RshChannel::FirstChannel.

Перекрестные ссылки control и FirstChannel.

bool RshChannel::IsICPPowerOn

(

)

const

Проверка наличия флага RshChannel::ICPPowerOn.

Перекрестные ссылки control и ICPPowerOn.

bool RshChannel::IsInputACActive

(

)

const

Проверка наличия флага RshChannel::AC.

Перекрестные ссылки AC и control.

Используется в IsInputDCActive().

Граф вызова функции:

bool RshChannel::IsInputDCActive

(

)

const

Проверка наличия флага RshChannel::DC.

Перекрестные ссылки IsInputACActive().

Граф вызовов:

bool RshChannel::IsResist1MOhmActive

(

)

const

Проверка наличия флага RshChannel::Resist1MOhm.

Перекрестные ссылки IsResist50OhmActive().

Граф вызовов:

bool RshChannel::IsResist50OhmActive

(

)

const

Проверка наличия флага RshChannel::Resist50Ohm.

Перекрестные ссылки control и Resist50Ohm.

Используется в IsResist1MOhmActive().

Граф вызова функции:

bool RshChannel::IsSynchroSource

(

)

const

Проверка наличия флага RshChannel::Synchro.

Перекрестные ссылки control и Synchro.

bool RshChannel::IsUsed

(

)

const

Проверка наличия флага RshChannel::Used.

Перекрестные ссылки control и Used.

Используется в RshInitADC::ActiveChannelsNumber().

Граф вызова функции:

bool RshChannel::operator!=

(

RshChannel &

obj)

const

Перекрестные ссылки operator==().

Граф вызовов:

bool RshChannel::operator<

(

const RshChannel &

obj)

const

Перекрестные ссылки gain.

RshChannel & RshChannel::operator=

(

const RshChannel &

obj)

Перекрестные ссылки adjustment, control и gain.

bool RshChannel::operator==

(

RshChannel &

obj)

const

Перекрестные ссылки adjustment, control, gain и RSH_CMPDOUBLE.

Используется в operator!=().

Граф вызова функции:

bool RshChannel::operator>

(

const RshChannel &

obj)

const

Перекрестные ссылки gain.

void RshChannel::SetDefaultPatameters

(

)

Установить параметры канала по умолчанию

gain = 1; adjustment = 0.0; control = 0;

Перекрестные ссылки adjustment, control и gain.

void RshChannel::SetFirstChannel

(

bool

on = true)

Установка или снятие флага RshChannel::FirstChannel.

Аргументы

[in]

on

Если передано значение true, флаг будет установлен, если false, то флаг будет снят.

Перекрестные ссылки control и FirstChannel.

void RshChannel::SetICPPower

(

bool

on = true)

Установка или снятие флага RshChannel::ICPPowerOn.

Аргументы

[in]

on

Если передано значение true, флаг будет установлен, если false, то флаг будет снят.

Перекрестные ссылки control и ICPPowerOn.

void RshChannel::SetInputAC

(

bool

on = true)

Установка или снятие флага RshChannel::AC.

Аргументы

[in]

on

Если передано значение true, флаг будет установлен, если false, то флаг будет снят. Установка флага RshChannel::AC приводит к снятию флага RshChannel::DC; снятие флага RshChannel::AC приводит к установке флага RshChannel::DC.

Перекрестные ссылки AC и control.

Используется в SetInputDC().

Граф вызова функции:

void RshChannel::SetInputDC

(

bool

on = true)

Установка или снятие флага RshChannel::AC.

Аргументы

[in]

on

Если передано значение true, флаг будет установлен, если false, то флаг будет снят. Установка флага RshChannel::DC приводит к снятию флага RshChannel::AC; снятие флага RshChannel::DC приводит к установке флага RshChannel::AC.

Перекрестные ссылки SetInputAC().

Граф вызовов:

void RshChannel::SetResist1MOhm

(

bool

on = true)

Установка или снятие флага RshChannel::AC.

Аргументы

[in]

on

Если передано значение true, флаг будет установлен, если false, то флаг будет снят. Установка флага RshChannel::Resist1MOhm приводит к снятию флага RshChannel::Resist50Ohm; снятие флага RshChannel::Resist1MOhm приводит к установке флага RshChannel::Resist50Ohm.

Перекрестные ссылки SetResist50Ohm().

Граф вызовов:

void RshChannel::SetResist50Ohm

(

bool

on = true)

Установка или снятие флага RshChannel::AC.

Аргументы

[in]

on

Если передано значение true, флаг будет установлен, если false, то флаг будет снят. Установка флага RshChannel::Resist50Ohm приводит к снятию флага RshChannel::Resist1MOhm; снятие флага RshChannel::Resist50Ohm приводит к установке флага RshChannel::Resist1MOhm.

Перекрестные ссылки control и Resist50Ohm.

Используется в SetResist1MOhm().

Граф вызова функции:

void RshChannel::SetSynchro

(

bool

on = true)

Установка или снятие флага RshChannel::Synchro.

Аргументы

[in]

on

Если передано значение true, флаг будет установлен, если false, то флаг будет снят.

Перекрестные ссылки control и Synchro.

void RshChannel::SetUsed

(

bool

on = true)

Установка использования канала при сборе данных

Аргументы

[in]

on

Если передано значение true, флаг RshChannel::Used будет включен, если false, то флаг будет снят.

Перекрестные ссылки control и Used.

Документация по друзьям класса и функциям, отноносящимся к классу

std::ostream& operator<< ( std::ostream &  out, const RshChannel &  obj  )

friend

Данные класса

double RshChannel::adjustment

Подстройка уровня входного напряжения

Подстройка (смещение) уровня входного напряжения для данного канала. Данный параметр задается в вольтах.

См. также

RSH_CAPS_DEVICE_INPUT_LEVEL_ADJUSTMENT

Используется в operator<<(), operator=(), operator==() и SetDefaultPatameters().

U32 RshChannel::control

Дополнительные флаги

Комбинация по 'ИЛИ' элементов перечисления RshChannel::Control. Если установить флаг, который не поддерживается данным устройством, он будет проигнорирован (при этом, ошибки не возникнет).

Прим.

По умолчанию, данный параметр равен нулю, что соответствует следующей комбинации флагов:
RshChannel::NotUsed | RshChannel::NoSynchro | RshChannel::Resist1MOhm | RshChannel::DC | RshChannel::ICPPowerOff

Используется в IsFirstChannel(), IsICPPowerOn(), IsInputACActive(), IsResist50OhmActive(), IsSynchroSource(), IsUsed(), operator<<(), operator=(), operator==(), SetDefaultPatameters(), SetFirstChannel(), SetICPPower(), SetInputAC(), SetResist50Ohm(), SetSynchro() и SetUsed().

U32 RshChannel::gain

Коэффициент усиления

Коэффициент усиления, который будет использован для данного канала при сборе данных

Прим.

Получить список доступных коэффициентов усиления можно, вызвав метод IRshDevice::Get() с параметром RSH_GET_DEVICE_GAIN_LIST.

Используется в operator<(), operator<<(), operator=(), operator==(), operator>() и SetDefaultPatameters().

---

Объявления и описания членов структур находятся в файлах:

• G:/SDK2/HEADERS/Include/RshChannel.h
• G:/SDK2/HEADERS/Include/RshChannel.cpp
