Структура RshInitPort

Операции с цифровым портом Подробнее...

#include <RshInitPort.h>

Граф наследования:RshInitPort:

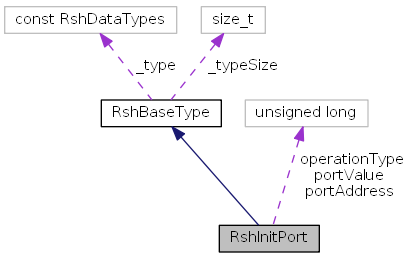

Граф связей класса RshInitPort:

Открытые типы
enum	OperationType { Read = 0x0, Write = 0x1, WriteAND = 0x2, WriteOR = 0x3 }
	Список операций Подробнее...

Открытые члены
	RshInitPort ()
	RshInitPort (U32 address, U32 operation=RshInitPort::Read, U32 value=0x0)
	RshInitPort (RshInitPort const &obj)
RshInitPort &	operator= (const RshInitPort &obj)
bool	operator== (RshInitPort &obj) const
bool	operator!= (RshInitPort &obj) const
Открытые члены inherited from RshBaseType
	RshBaseType (const RshDataTypes type=rshTypeUndefined, const size_t typeSize=sizeof(RshBaseType))
	Конструктор Подробнее...
const char *	GetTypeName () const

Открытые атрибуты
U32	operationType
	Выполняемая операция Подробнее...
U32	portAddress
	Адрес цифрового порта Подробнее...
U32	portValue
	Состояние порта Подробнее...
Открытые атрибуты inherited from RshBaseType
const size_t	_typeSize
	Размер структуры данных или класса. Подробнее...
const RshDataTypes	_type
	Идентификатор типа данных. Подробнее...

Друзья
std::ostream &	operator<< (std::ostream &out, const RshInitPort &obj)

Additional Inherited Members
Открытые статические члены inherited from RshBaseType
static const char *	GetTypeName (const RshDataTypes typeCode)
	Получение названия типа данных. Подробнее...

Подробное описание

Операции с цифровым портом

Данная структура используется для записи и чтения данных из цифрового порта устройства. Соответствующие капс-коды: RSH_CAPS_DEVICE_HAS_DIGITAL_PORT и RSH_CAPS_SOFT_INIT_PORT.

Примеры:

LA-1.5PCI_Port.cpp, LA-20USB_Port.cpp, LA-2M5PCI_Port.cpp, LA-2USB_Port.cpp, LA-50USB_Port.cpp, LA-5Net_Port.cpp, LA-i24USB_Port.cpp, LA-n150PCI_Port.cpp, LA-n20-12PCI_Port.cpp, LA48DPCI_Port.cpp, Leonardo2_Port.cpp и Python_Port.cpp.

Перечисления

enum RshInitPort::OperationType

Список операций

Используйте коды операций из данного списка, чтобы задать действие, которое необходимо выполнить с цифровыми портом.
Код операции нужно записать в поле RshInitPort::operationType структуры инициализации.

Элементы перечислений
Read	Чтение данных из цифрового порта Чтение состояния цифрового порта. Полученные данные будут помещены в поле RshInitPort::portValue. Если разрядность порта меньше 32, используется младшая часть переменной. Например, если порт имеет 8 линий, данные будут находиться в младшем байте поля RshInitPort::portValue после успешного выполнения операции чтения (вызов метода IRshDevice::Init() ).
Write	Запись в цифровой порт Значение, указанное в поле RshInitPort::portValue, будет выведено в цифровой порт. Если количество линий цифрового порта меньше, чем разрядность RshInitPort::portValue (32 бита), используется младшая часть.
WriteAND	Обновить состояние цифрового порта по "И". Данная операция состоит из двух частей: Сначала, будет прочитано текущее состояние цифрового порта. Далее, полученно значение будет объединено по "И" (логическая побитовая операция) со значением, переданным в поле RshInitPort::portValue структуры инициализации. Результат операции будет записан в цифровой порт.
WriteOR	Обновить состояние цифрового порта по "ИЛИ". Данная операция состоит из двух частей: Сначала, будет прочитано текущее состояние цифрового порта. Далее, полученно значение будет объединено по "ИЛИ" (логическая побитовая операция) со значением, переданным в поле RshInitPort::portValue структуры инициализации. Результат операции будет записан в цифровой порт.

Конструктор(ы)

RshInitPort::RshInitPort

(

)

RshInitPort::RshInitPort	(	U32	address,
		U32	operation = RshInitPort::Read,
		U32	value = 0x0
	)

RshInitPort::RshInitPort

(

RshInitPort const &

obj)

Перекрестные ссылки operationType, portAddress и portValue.

Методы

bool RshInitPort::operator!=

(

RshInitPort &

obj)

const

Перекрестные ссылки operator==().

Граф вызовов:

RshInitPort & RshInitPort::operator=

(

const RshInitPort &

obj)

Перекрестные ссылки operationType, portAddress и portValue.

bool RshInitPort::operator==

(

RshInitPort &

obj)

const

Перекрестные ссылки operationType, portAddress и portValue.

Используется в operator!=().

Граф вызова функции:

Документация по друзьям класса и функциям, отноносящимся к классу

std::ostream& operator<< ( std::ostream &  out, const RshInitPort &  obj  )

friend

Данные класса

U32 RshInitPort::operationType

Выполняемая операция

Действие (чтение, запись и т.д.) которое необходимое выполнить. Список доступных операций - в перечислении RshInitPort::OperationType.

Примеры:

LA-1.5PCI_Port.cpp, LA-20USB_Port.cpp, LA-2M5PCI_Port.cpp, LA-2USB_Port.cpp, LA-50USB_Port.cpp, LA-5Net_Port.cpp, LA-i24USB_Port.cpp, LA-n150PCI_Port.cpp, LA-n20-12PCI_Port.cpp, LA48DPCI_Port.cpp, Leonardo2_Port.cpp и Python_Port.cpp.

Используется в operator<<(), operator=(), operator==() и RshInitPort().

U32 RshInitPort::portAddress

Адрес цифрового порта

Данное поле определяет адрес порта, который будет использован для вывполения операции чтения/записи.
Список доступных адресов можно получить, используя метод IRshDevice::Get(). Смотрите описание структуры RshBoardPortInfo и примеры.

Примеры:

LA-1.5PCI_Port.cpp, LA-20USB_Port.cpp, LA-2M5PCI_Port.cpp, LA-2USB_Port.cpp, LA-50USB_Port.cpp, LA-5Net_Port.cpp, LA-i24USB_Port.cpp, LA-n150PCI_Port.cpp, LA-n20-12PCI_Port.cpp, LA48DPCI_Port.cpp, Leonardo2_Port.cpp и Python_Port.cpp.

Используется в operator<<(), operator=(), operator==() и RshInitPort().

U32 RshInitPort::portValue

Состояние порта

Значение, которое нужно записать в порт, либо результат операции чтения данных.
Если разрядность цифрового порта меньше, чем размер переменной (32 бита), используeтся младшая часть.
Для 8ми битных цифровых портов, например, данные будут находитсья в младшем байте.

Примеры:

LA-1.5PCI_Port.cpp, LA-20USB_Port.cpp, LA-2M5PCI_Port.cpp, LA-2USB_Port.cpp, LA-50USB_Port.cpp, LA-5Net_Port.cpp, LA-i24USB_Port.cpp, LA-n150PCI_Port.cpp, LA-n20-12PCI_Port.cpp, LA48DPCI_Port.cpp, Leonardo2_Port.cpp и Python_Port.cpp.

Используется в operator<<(), operator=(), operator==() и RshInitPort().

---

Объявления и описания членов структур находятся в файлах:

• G:/SDK2/HEADERS/Include/RshInitPort.h
• G:/SDK2/HEADERS/Include/RshInitPort.cpp
