Структура RshInitVoltmeter

Cтруктура инициализации для вольтметров типа B7-78. Подробнее...

#include <RshInitVoltmeter.h>

Граф наследования:RshInitVoltmeter:

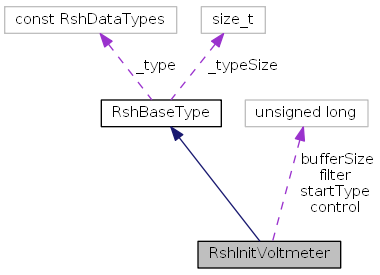

Граф связей класса RshInitVoltmeter:

Открытые типы
enum	StartType { Program = 0x0 }
	Способы запуска Подробнее...
enum	Control { VoltageDC = 0x0, VoltageAC = 0x1, CurrentDC = 0x2, CurrentAC = 0x4 }
	Режимы работы Подробнее...

Открытые члены
	RshInitVoltmeter ()
	RshInitVoltmeter (RshInitVoltmeter const &obj)
RshInitVoltmeter &	operator= (const RshInitVoltmeter &obj)
bool	operator== (RshInitVoltmeter &obj) const
bool	operator!= (RshInitVoltmeter &obj) const
Открытые члены inherited from RshBaseType
	RshBaseType (const RshDataTypes type=rshTypeUndefined, const size_t typeSize=sizeof(RshBaseType))
	Конструктор Подробнее...
const char *	GetTypeName () const

Открытые атрибуты
U32	startType
	Тип запуска Подробнее...
U32	bufferSize
	Размер буфера Подробнее...
U32	filter
	Фильтр Подробнее...
U32	control
	Режим работы вольтметра Подробнее...
Открытые атрибуты inherited from RshBaseType
const size_t	_typeSize
	Размер структуры данных или класса. Подробнее...
const RshDataTypes	_type
	Идентификатор типа данных. Подробнее...

Друзья
std::ostream &	operator<< (std::ostream &out, const RshInitVoltmeter &obj)

Additional Inherited Members
Открытые статические члены inherited from RshBaseType
static const char *	GetTypeName (const RshDataTypes typeCode)
	Получение названия типа данных. Подробнее...

Подробное описание

Cтруктура инициализации для вольтметров типа B7-78.

Вольтметр управляется через USB порт, используется стандартный VISA драйвер для него.

Необходимо сделать:

Рефакторинг

Перечисления

enum RshInitVoltmeter::Control

Режимы работы

Элементы перечислений
VoltageDC	Измерение постоянного напряжения
VoltageAC	Измерение переменного напряжения
CurrentDC	Измерение постоянного тока
CurrentAC	Измерение переменного тока

enum RshInitVoltmeter::StartType

Способы запуска

На текущий момент одно допустимое значение, программный запуск.

Элементы перечислений
Program	Программный запуск

Конструктор(ы)

RshInitVoltmeter::RshInitVoltmeter

(

)

Перекрестные ссылки bufferSize, control, filter, Program, startType и VoltageDC.

RshInitVoltmeter::RshInitVoltmeter

(

RshInitVoltmeter const &

obj)

Перекрестные ссылки bufferSize, control, filter и startType.

Методы

bool RshInitVoltmeter::operator!=

(

RshInitVoltmeter &

obj)

const

Перекрестные ссылки operator==().

Граф вызовов:

RshInitVoltmeter & RshInitVoltmeter::operator=

(

const RshInitVoltmeter &

obj)

Перекрестные ссылки bufferSize, control, filter и startType.

bool RshInitVoltmeter::operator==

(

RshInitVoltmeter &

obj)

const

Перекрестные ссылки bufferSize, control, filter и startType.

Используется в operator!=().

Граф вызова функции:

Документация по друзьям класса и функциям, отноносящимся к классу

std::ostream& operator<< ( std::ostream &  out, const RshInitVoltmeter &  obj  )

friend

Данные класса

U32 RshInitVoltmeter::bufferSize

Размер буфера

Размер буфера в отсчетах.

Используется в operator<<(), operator=(), operator==() и RshInitVoltmeter().

U32 RshInitVoltmeter::control

Режим работы вольтметра

Внутренняя команда: "<bFUNC</b>" Допустимые значения собраны в перечислении Control

Используется в operator<<(), operator=(), operator==() и RshInitVoltmeter().

U32 RshInitVoltmeter::filter

Фильтр

Внутренняя команда: "<b>DET:BAND</b>" Допустимые значения: 3, 20, 200 (значение по умолчанию)

Используется в operator<<(), operator=(), operator==() и RshInitVoltmeter().

U32 RshInitVoltmeter::startType

Тип запуска

В настоящий момент, доступно только одно значение - программный запуск.

Используется в operator=(), operator==() и RshInitVoltmeter().

---

Объявления и описания членов структур находятся в файлах:

• G:/SDK2/HEADERS/Include/RshInitVoltmeter.h
• G:/SDK2/HEADERS/Include/RshInitVoltmeter.cpp
