Структура RshRegister

Структура с данными регистра Подробнее...

#include <RshRegister.h>

Граф наследования:RshRegister:

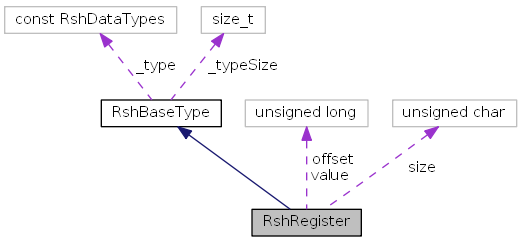

Граф связей класса RshRegister:

Открытые члены
	RshRegister (U32 Offset=0, U8 ByteSize=1, U32 Value=0)
	RshRegister (const RshRegister &obj)
RshRegister &	operator= (const RshRegister &obj)
RshRegister &	operator= (const U32 Value)
bool	operator== (const RshRegister &obj) const
bool	operator!= (const RshRegister &obj) const
bool	operator< (const RshRegister &obj) const
	operator U32 () const
Открытые члены inherited from RshBaseType
	RshBaseType (const RshDataTypes type=rshTypeUndefined, const size_t typeSize=sizeof(RshBaseType))
	Конструктор Подробнее...
const char *	GetTypeName () const

Открытые атрибуты
U8	size
	Размер регистра в байтах Подробнее...
U32	offset
	Адрес регистра Подробнее...
U32	value
	Значение, которое нужно записать (или прочитанное из регистра) Подробнее...
Открытые атрибуты inherited from RshBaseType
const size_t	_typeSize
	Размер структуры данных или класса. Подробнее...
const RshDataTypes	_type
	Идентификатор типа данных. Подробнее...

Друзья
std::ostream &	operator<< (std::ostream &out, const RshRegister &obj)

Additional Inherited Members
Открытые статические члены inherited from RshBaseType
static const char *	GetTypeName (const RshDataTypes typeCode)
	Получение названия типа данных. Подробнее...

Подробное описание

Структура с данными регистра

Данная структура используется для передачи параметров в регистры устройтсва.

См. также

RSH_GET_DEVICE_REGISTER_BOARD | RSH_GET_DEVICE_REGISTER_BOARD_SET

Примеры:

Python_Continuous.cpp.

Конструктор(ы)

RshRegister::RshRegister	(	U32	Offset = 0,
		U8	ByteSize = 1,
		U32	Value = 0
	)

RshRegister::RshRegister

(

const RshRegister &

obj)

Перекрестные ссылки offset, size и value.

Методы

RshRegister::operator U32

(

)

const

bool RshRegister::operator!=

(

const RshRegister &

obj)

const

Перекрестные ссылки operator==().

Граф вызовов:

bool RshRegister::operator<

(

const RshRegister &

obj)

const

Перекрестные ссылки value.

RshRegister & RshRegister::operator=

(

const RshRegister &

obj)

Перекрестные ссылки offset, size и value.

RshRegister & RshRegister::operator=

(

const U32

Value)

Перекрестные ссылки value.

bool RshRegister::operator==

(

const RshRegister &

obj)

const

Перекрестные ссылки offset, size и value.

Используется в operator!=().

Граф вызова функции:

Документация по друзьям класса и функциям, отноносящимся к классу

std::ostream& operator<< ( std::ostream &  out, const RshRegister &  obj  )

friend

Данные класса

U32 RshRegister::offset

Адрес регистра

Адрес регистра (смещение) для регистров, отображенных в память, либо фактический номер регистра. Смотрите документацию к устройству для получения дополнительной информации.

Примеры:

Python_Continuous.cpp.

Используется в operator<<(), operator=(), operator==() и RshRegister().

U8 RshRegister::size

Размер регистра в байтах

Допустимые значения: 1, 2 и 4 байта. Размер регистра зависит от устройства, смотрите документацию к устройтсву для получения дополнительной информации.

Используется в operator<<(), operator=(), operator==() и RshRegister().

U32 RshRegister::value

Значение, которое нужно записать (или прочитанное из регистра)

Примеры:

Python_Continuous.cpp.

Используется в operator<(), operator<<(), operator=(), operator==() и RshRegister().

---

Объявления и описания членов структур находятся в файлах:

• G:/SDK2/HEADERS/Include/RshRegister.h
• G:/SDK2/HEADERS/Include/RshRegister.cpp
